装配式剪力墙 装配式密柱框架筒（日本体系）
部分预制的套筒灌浆连接的
预制剪力墙
浆锚搭接连接的的预制剪
力墙
底部预留后浇区的预
制剪力墙
东京塔 58 层 台湾高层住宅 38 层 浦江住宅 14 层
浆锚搭接连接 包括 螺旋箍筋约束浆锚搭接连接、金属波纹管浆锚搭接
连接以及其它采用预留孔洞插筋后灌浆 的间接搭接连接方式
螺旋箍筋约束浆锚搭接连接 金属波纹管浆锚搭接连接
预制 部位对剪力墙破坏形态影响较小，主要与截面竖向钢筋连接方式 有关 。
《 装配式混凝土结构技术规程 》 JGJ1 -2014 ：竖向钢筋连接相关规定：
1 ） 使用前 对接头进行力学性能及适用性试验验证；
2 ） 边缘构件竖向钢筋逐根连接。

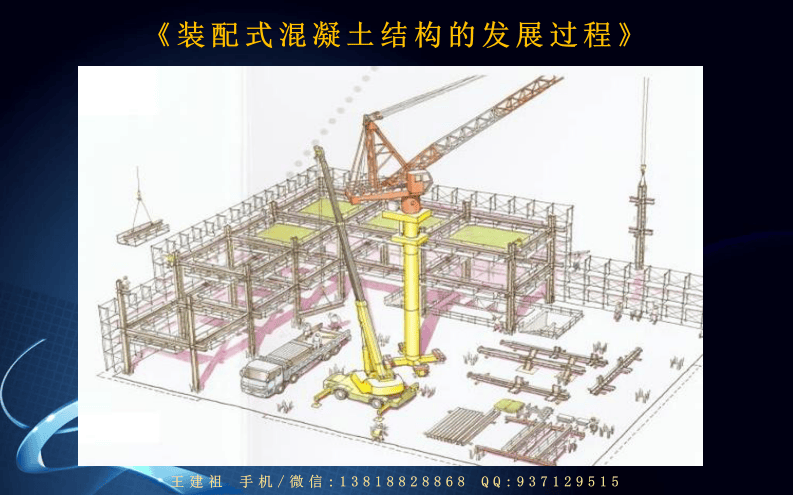

梁柱节点处连接 梁外 侧 连接
预制柱安装 预制梁安装
叠合板安装 柱梁节点
剪力墙组合图
柱 子 下 面 垫 一 个 轮 胎 ：
柱 子 扶 正 ：
柱 子 就 位 ：
柱 子 就 位 ：
对 中 调 整 ：
对 中 调 整 ：
封 堵 注 浆 缝 ：
模 板 封 闭 ：
注 浆 流 动 度 试 验 ：
注 浆 流 动 度 试 验 ：
注 浆 开 始 ：
漏 浆 了 快 点 封 堵 ：
注 浆 完 成 ：
莲 藕 梁 叠 放 运 输 ：
莲 藕 梁 钢 筋 标 记 ：
莲 藕 梁 吊 具 就 位 ：
莲 藕 梁 吊 装 之 前 调 平 ：
莲 藕 梁 吊 装 过 程 中 ：
莲 藕 梁 吊 装 过 程 中 ：
莲 藕 梁 安 装 、 四 角 钢 筋 先 穿 过 ：
莲 藕 梁 安 装 、 其 他 钢 筋 入 孔 ：
莲 藕 梁 安 装 、 其 他 钢 筋 入 孔 ：
莲 藕 梁 安 装 、 入 位 了 ：
莲藕梁安装、斜支撑安装：
莲藕梁安装、调整水平：
莲藕梁安装、校正位置：
莲藕梁安装、缝隙封堵：
莲藕梁安装、缝隙封堵：
莲 藕 梁 安 装 、 缝 隙 封 堵 完 成 ：
主 次 梁 安 装 ：
主 次 梁 安 装 ：
主 次 梁 安 装 就 位 ：
主 次 梁 安 装 就 位 - 调整：
主 次 梁 安 装 就 位 - 钢筋套管连接：
叠 合 楼 板 吊 装 - 勾住桁架钢筋起吊：
叠 合 楼 板 吊 装 - 支撑架立：
叠 合 楼 板 吊 装 - 就位准备：
叠 合 楼 板 吊 装 - 就位完成：
叠 合 楼 板 吊 装 - 连接钢筋绑扎：
叠 合 楼 板 吊 装 - 支座钢筋绑扎：
柱 头 钢 筋 定 位 校 正 ：
柱 头 钢 筋 位 置 固 定 ：
柱 头 注 浆 ：
柱 头 补 充 注 浆 ：
墙板预制，边缘构件现浇，双支撑：
内 墙 现 浇 ， 内 梁 现 浇 ：
套 管 注 浆 ：
电 气 管 线 预 埋 ：
柱安装：
梁安装：
楼 板 支
